Obiettivo
Ricavare dalle tavole PDF del Piano le geometrie (punti, linee, poligoni) degli interventi, con il codice intervento (Cod_Int_Amm, formato NN-NN_NNN) come attributo per il join con l’elenco interventi (DCC 553/2026, 548 righe), e georeferenziarle. Fonte: Demo Palermo, 24 PDF (tavole 1:5.000 Tav_NN = tavola 50NN, e quadro d’unione 1:10.000), scaricati con Playwright perché curl riceveva 403 dalla protezione anti-bot.
Natura dei PDF
Non sono vettoriali né georeferenziati: ogni pagina è una griglia di tessere raster 2048×2048 px a 300 dpi (1 px = 0,4233 m a 1:5.000, 0,847 m a 1:10.000). La pagina è ritagliata ma le 72 tessere coprono tutto il comune, quindi si lavora sulle tessere originali (pdfimages, posizioni da mutool trace), non su un rendering.
Colori piatti esatti: rosso I annualità, arancio II, giallo III, verde opere incompiute; riempimenti in varianti chiare. Etichette in grassetto con contorno nero, accanto a un pallino pieno (19 px a 1:10.000, 37 px a 1:5.000).
Estrazione per tavola
1. Mosaico delle tessere selezionate sulla griglia (passo 491,52 pt, 300 dpi).
2. Classificazione dei pixel per tinta, saturazione e luminosità in classi di annualità e tipo (riempimento, tratto solido, scuro).
3. Poligoni: maschera dei riempimenti, chiusura 5×5, riempimento buchi, filtro area (≥150 px), poligonizzazione con terrio e simplify (precisione ≈ 1 px). Nella versione 2 le impronte di testo e pallini sono trattate come occlusioni e richiuse con una chiusura morfologica di raggio 1,3× il diametro del pallino, senza unire poligoni separati.
4. Linee: scheletro dei tratti solidi lunghi, convertito in polilinee. Pallini: componenti solide quasi circolari.
5. Bordi: ricampionamento a 0,5 m, filtro gaussiano (σ 1,6 m) a tratti fra gli spigoli, semplificazione 0,12 m; area invariata (−0,01%), scarto massimo 1,3 m.
Lettura dei codici
Le etichette sono raddrizzate (angolo da PCA), ripulite da sfondo e pallino e lette con RapidOCR (Tesseract scartato: 4 codici su 40). Le etichette su più righe sono rilette riga per riga.
Le cifre sono confrontate con i codici dell’elenco, restringendo prima a quelli della stessa tavola: esatto (7 cifre), corretto1 (una cifra diversa, candidato unico), parziale. Ogni codice è associato al poligono che lo contiene, alla linea vicina o al pallino.
Georeferenziazione
Scala (1:5.000) e orientamento (nord in alto) sono noti: resta da trovare la traslazione. Il disegno di ogni tavola è registrato per correlazione normalizzata (match_template, 4 m/px poi 1 m/px) sulle 111.844 impronte di edifici, in EPSG:32633. Su Tav_01 il picco è netto solo a rotazione 0° e scala 1,000 (0,317 contro ≤0,14).
17 tavole su 18 sono posizionate (punteggi 0,185–0,38). Per i fogli con poca edificazione (02, 06, 15, 16) si usa la griglia regolare del riquadro di inquadramento (celle 4.000×3.200 m, cornici 5.075×3.250 m). La Tav_18 (2 interventi) non è georeferenziata.
Il quadro 1:10.000 è ruotato di circa −57° e ha scala +1%: è stato registrato con trasformazione affine su 138 codici in comune con i fogli già posizionati (residuo mediano 0,8 m, 90° percentile 2,5 m) e ha aggiunto 70 codici.
Risultati
Elenco: 548 interventi, 82 «DnT» (senza localizzazione), 466 da localizzare. Geometrie: 410 punti (uno per codice), 200 poligoni (69 con codice), 356 linee (25 con codice). 410 codici su 466 localizzati (88%); 56 mancanti, soprattutto sulla tavola 5011 (21).
Qualità OCR dei punti: 307 esatti sulla tavola, 72 esatti su altra tavola, 21 con una cifra corretta, 10 parziali.
Precisione e limiti
Precisione attesa: ~3-10 m con il pallino, 25-40 m con la sola etichetta, 10-40 m per i punti derivati dal 1:10.000; riferimento a 1 m/px, senza raffinamento sub-pixel.
Il CRS EPSG:32633 non è quello nativo della Carta Tecnica Comunale (scarto atteso 1-3 m). Le linee sono da ripulire e non vanno usate come dato definitivo. La deduplicazione fra tavole confinanti (codice e sovrapposizione) e le letture parziale sono da verificare. Il controllo visivo è stato fatto a campione.
Strumenti
poppler (pdfimages, pdftoppm), MuPDF (mutool), GDAL, terrio 0.3.2 (sieve, polygonize), Python (numpy, scipy.ndimage, PIL, shapely, geopandas, scikit-image, networkx), pdfplumber per la tabella dell’elenco, RapidOCR (onnxruntime), Playwright.
Interventi dell’elenco (548)
| Gruppo | N. | Stato |
|---|---|---|
| Punto letto sulle tavole (georeferenziato) | 410 | fatto |
| Posizione approssimata da toponimo (OSM/Nominatim) | 44 | precisione nominale 300 m |
| Con tavola assegnata, ma senza posizione | 12 | da cercare a mano |
| DnT (non localizzati sulle tavole) | 82 | esclusi |
Interventi senza alcuna posizione: 94 su 548 (12 recuperabili dalle tavole, 82 DnT). I 12 senza posizione stanno sulle tavole 5011 (4) e 5002, 5003, 5007, 5008, 5010, 5012, 5013, 5014 (1 ciascuna).
DnT: la sigla non è spiegata nei PDF (elenco, relazione, allegato, delibera). Dalle righe che la riportano sembra indicare interventi non localizzabili su una tavola, perché diffusi o lineari sul territorio (piste ciclabili, marciapiedi, linea metropolitana). È un’ipotesi, non una definizione ufficiale.
Geometrie estratte (GPKG v2)
| Livello | N. | Note |
|---|---|---|
| Punti | 499 | 410 letti sulle tavole (142 con pallino, 3-10 m; 268 dalla sola etichetta, 25-40 m), 44 approssimati da toponimo (300 m), 45 centroidi di poligoni < 350 m² (solo 4 con codice) |
| Poligoni | 148 | 76 con codice; rimossi 7 poligoni-pallino (< 300 m²) e 45 convertiti in punti |
| Linee | 356 | 26 con codice, 330 senza |
| Elenco interventi | 548 | tabella senza geometria |
Il layer dei punti ha 455 codici distinti. Ogni punto porta Circoscrizione, Quartiere e UPL (join spaziale con le sezioni ISTAT 2021; per i punti fuori sezione, il vicino più prossimo entro 5 punti). Per il web: PMTiles a zoom 11-17.
Da verificare: 455 codici distinti contro 548 − 82 DnT − 12 mancanti = 454; scarto di 1.
Qualità delle letture dei codici (410 punti)
| Qualità OCR | N. |
|---|---|
| esatto sulla tavola | 307 |
| esatto su altra tavola | 72 |
| una cifra corretta | 21 |
| parziale | 10 |
Limiti
- Posizioni da toponimo: indicative, non lette sulle tavole; vie lunghe e più interventi nello stesso edificio hanno lo stesso punto.
- 12 codici senza posizione da cercare a mano.
- Tav_18 non georeferenziata (2 interventi).
- CRS da confermare rispetto alla CTC ufficiale (scarto atteso 1-3 m).
- Verifica visiva solo a campione; 4 blob grigi da identificare in QGIS.
- Bordi levigati: area invariata, scarto massimo dal bordo originale 1,3 m.
Stato aggiornato al 22/10/2026, ore 14:10 (EPSG:32633).
CUI duplicati (scheda D)
Due CUI compaiono su due interventi ciascuno. Il dato è già così nel PDF (verificato con pdftotext), non è un errore di estrazione.
| CUI | Cod. Int. Amm. | Intervento | Importo |
|---|---|---|---|
80016350821199700006 | 01-01_033 | Via di Fuga, via Nicoletti – Sferracavallo (CUP D71B00000180001) | 8.000.000 € |
80016350821199700006 | 05-09_019 | Centro di quartiere PEEP N9, Passo di Rigano (senza CUP) | 5.797.227 € |
80016350821201600010 | 01-01_188 | Ponte via Rapisardi – via Daidone/Giordano sopra la ferrovia | 5.950.000 € |
80016350821201600010 | 02-05_020 | Mitigazione rischio crollo massi, monte Cuccitello – Baida | 850.000 € |
- Interventi, CUP, RUP e settori sono diversi: sembra un errore di compilazione del Comune, non un’unica opera.
Cod_Int_Ammè unico su tutte le 548 righe: usare quello come chiave di join, non il CUI.01-01_033compare anche in elenco annuale e fonti;01-01_188e02-05_020non compaiono in nessuno dei due.- Dati lasciati invariati; da segnalare al Comune.

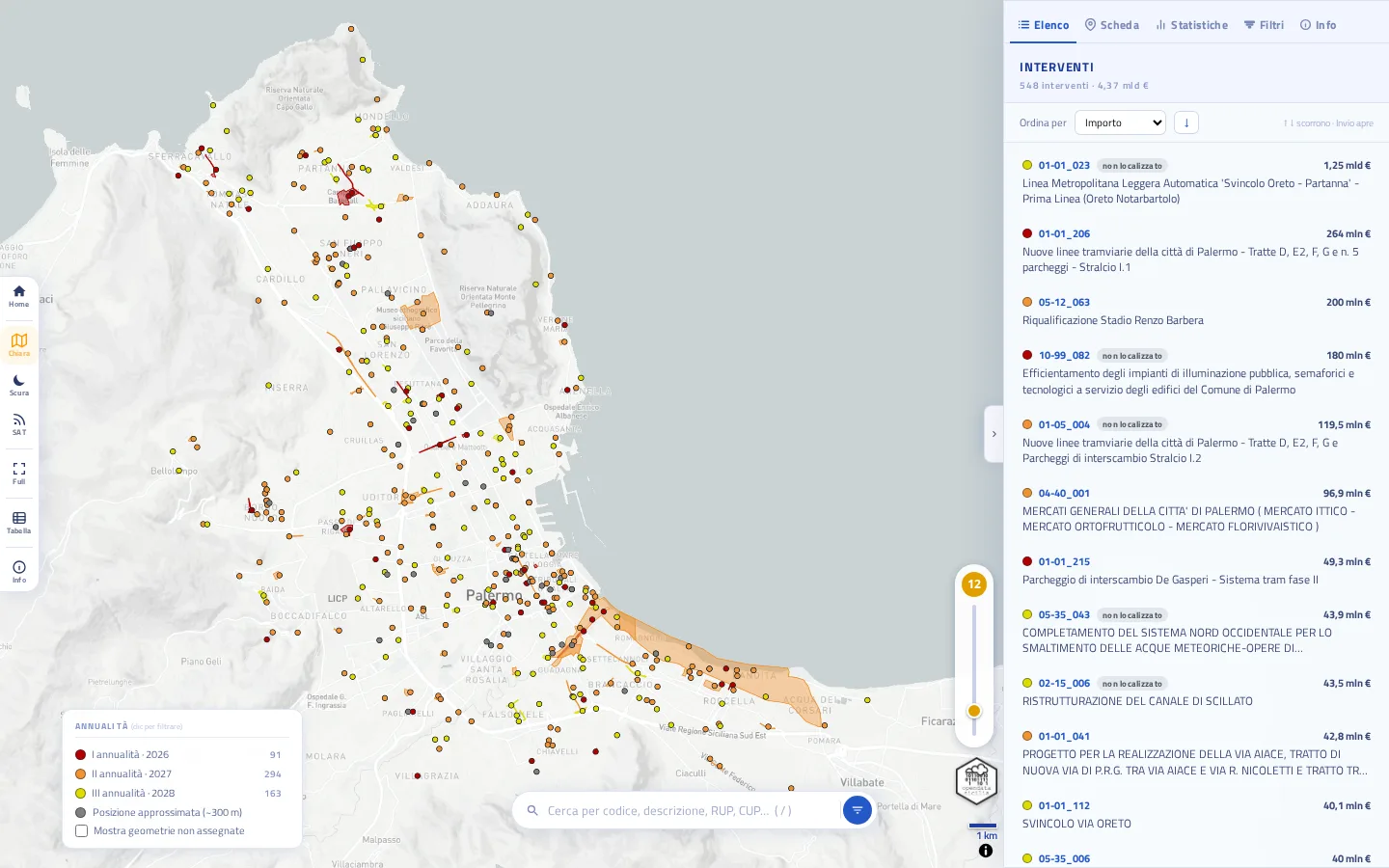

1. Cosa vedi sullo schermo
La mappa occupa tutto lo schermo e mostra gli interventi del Piano: ogni pallino è un intervento, le linee e le aree colorate sono interventi lineari (strade, canali) o estesi (parchi, lungomare). A sinistra c’è la barra degli strumenti, in basso a sinistra la legenda, in basso al centro la barra di ricerca, a destra il pannello con le schede Elenco · Scheda · Statistiche · Filtri · Info.
Il pannello a destra si apre e si chiude con la linguetta a forma di freccia (o con il tasto P). Tutto ciò che fai (cerchi, filtri, selezioni) aggiorna insieme mappa, elenco e statistiche.
2. Muoversi sulla mappa
Trascina per spostarti, usa la rotella o lo slider arancione a destra per lo zoom (la mappa non si ruota). I colori indicano l’annualità di avvio dell’affidamento: rosso I (2026), arancio II (2027), giallo III (2028). I pallini grigi hanno una posizione approssimata (circa 300 m) ricavata dal toponimo.

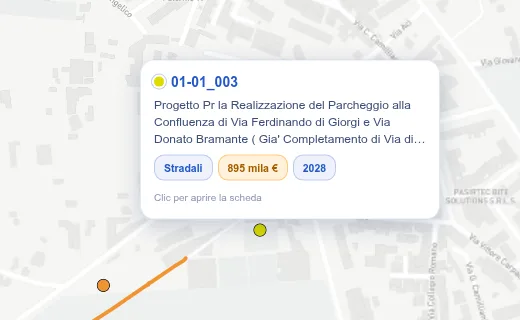

Passa il mouse su un elemento per vedere un riquadro di anteprima. Clicca per aprire la scheda completa nel pannello a destra: la mappa si centra sull’intervento.
Un intervento può avere più geometrie (un punto e una linea, per esempio): selezionandolo si evidenziano tutte.
Gli interventi senza geometria (94 su 548) non compaiono sulla mappa, ma restano in elenco, in statistiche e in tabella, con l’etichetta non localizzato.

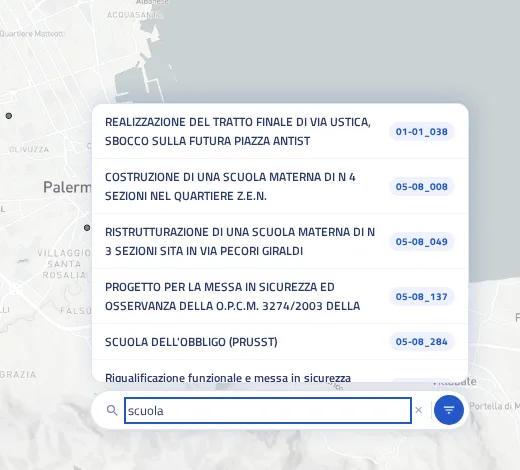

3. Cercare un intervento
La barra di ricerca è in basso al centro della mappa. Si attiva anche premendo /.
Cosa si cerca. Il testo che scrivi viene confrontato con il codice intervento (per esempio 05-08_049), la descrizione, il nome del RUP e il CUP. Maiuscole e minuscole non contano.
Come si cerca. Basta scrivere un pezzo di parola: «scuol» trova «scuola» e «scuole». Se scrivi più parole, vengono cercate insieme e di seguito («scuola materna» trova solo chi le ha scritte così, una dopo l’altra). Per restringere meglio, scrivi una parola sola e aggiungi un filtro.
Cosa succede. Appena scrivi, mappa, elenco e statistiche si limitano agli interventi trovati. Sotto la barra compaiono fino a 8 suggerimenti: scegline uno con il clic, oppure con ↑ ↓ e Invio. L’intervento scelto si apre nella scheda e la mappa ci zooma sopra.
Insieme ai filtri. La ricerca si combina con i filtri: se hai scelto la circoscrizione II, i suggerimenti riguardano solo quella circoscrizione. La ✕ nella barra cancella il testo; Esc chiude i suggerimenti.

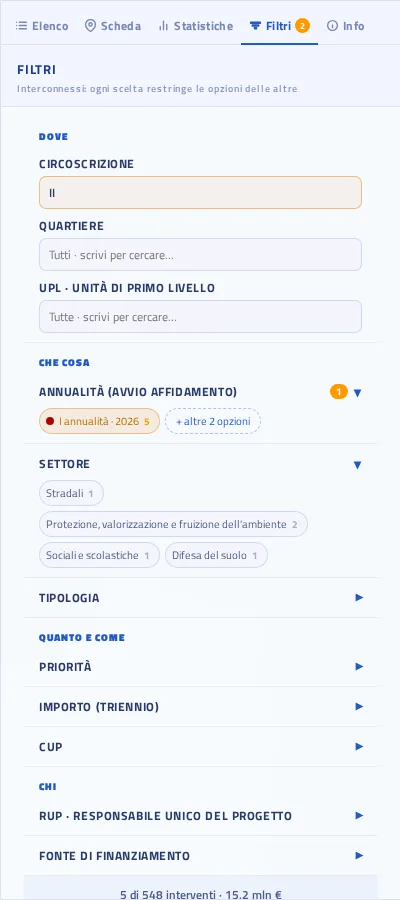

4. Filtrare gli interventi
I filtri sono nella scheda Filtri del pannello (tasto F, oppure il pulsante azzurro accanto alla ricerca). Il numero arancione sulla scheda dice quanti filtri sono attivi.
Come ragionano i filtri
- Più scelte nello stesso gruppo = «oppure». Settore «Stradali» e «Beni culturali» insieme mostrano gli interventi di uno o dell’altro settore.

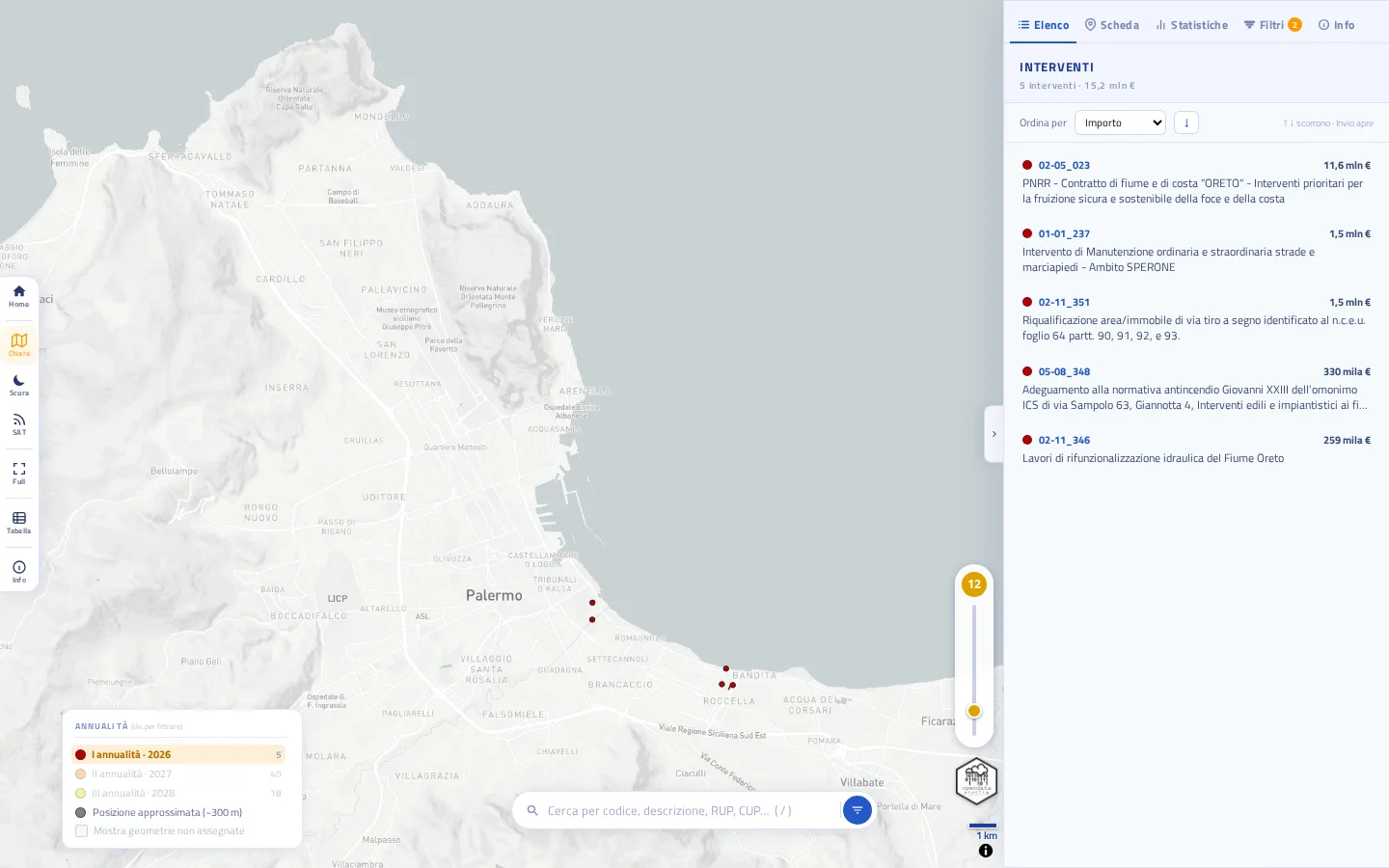

- Gruppi diversi = «e». Circoscrizione II e annualità 2026 mostra solo gli interventi che rispettano entrambe le condizioni.
- Il numero accanto a ogni opzione dice quanti interventi otterresti scegliendola, tenendo conto di tutti gli altri filtri già attivi. Le opzioni che darebbero zero risultati spariscono: non puoi finire in una lista vuota.
- Sono «interconnessi»: ogni scelta restringe le opzioni degli altri gruppi, quindi conviene procedere dal generale al particolare.
- In fondo al pannello una riga riassume il risultato: «5 di 548 interventi · 15,2 mln €».

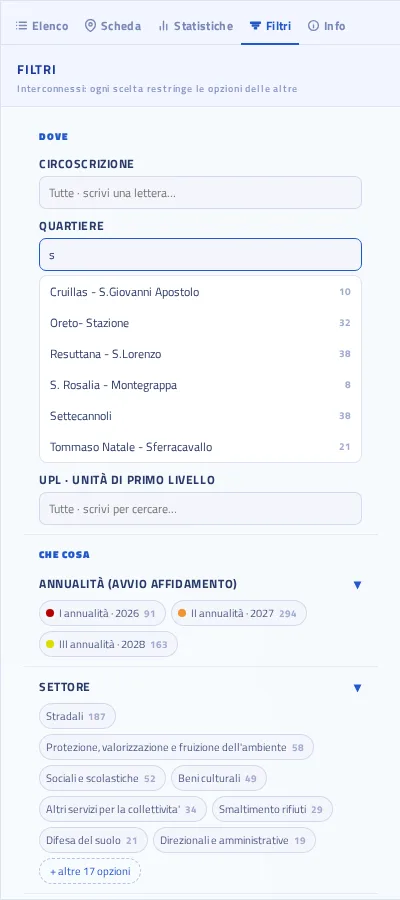

Dove: circoscrizione, quartiere, UPL
Sono tre campi a scelta singola con menu a discesa. Clicca nel campo: appare l’elenco. Puoi scorrerlo, oppure scrivere le prime lettere per restringerlo (cerca all’inizio di ogni parola: «s» non trova «IV»). Scegli con il clic o con ↑ ↓ e Invio. Per togliere la scelta, apri di nuovo il menu e clicca ✕ Tutte….

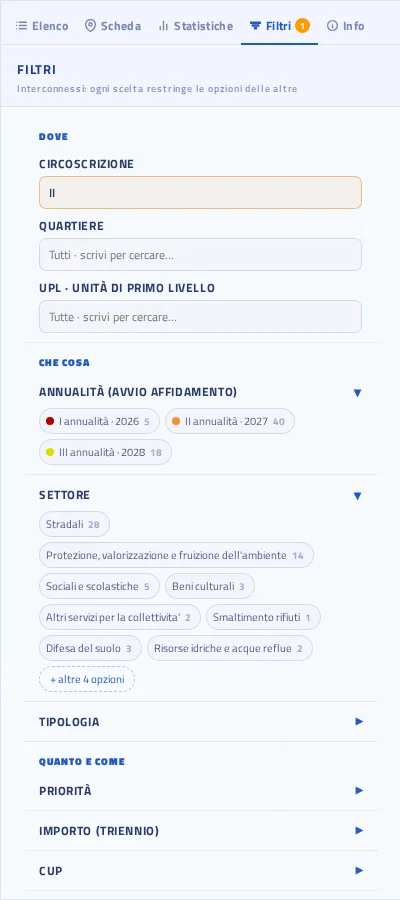

La cascata. I tre campi sono in gerarchia: Circoscrizione → Quartiere → UPL. Se scegli la circoscrizione II, nel menu dei quartieri restano solo quelli della II, e le UPL solo quelle di quei quartieri. Se scegli prima un quartiere, la circoscrizione si adegua. Una scelta non più coerente con le altre viene azzerata da sola.
UPL è l’Unità di Primo Livello, la suddivisione più fine del territorio comunale. Un intervento con più geometrie può cadere in più zone: compare in tutte.
Che cosa, quanto e come, chi
Gli altri gruppi sono sezioni che si aprono e si chiudono cliccando sul titolo; a gruppo chiuso, sotto il titolo restano visibili le scelte fatte.
- Annualità: anno di avvio dell’affidamento (2026, 2027, 2028).
- Settore e Tipologia: la natura dell’opera (stradali, scolastiche, beni culturali…; nuova realizzazione, manutenzione…).
- Priorità: il livello assegnato dal Comune.
- Importo (triennio): cinque fasce, da «Fino a 150 mila €» a «Oltre 20 mln €».
- CUP: presente, mancante, oppure mancante ma atteso nel 2026.
- Fonte di finanziamento: come è finanziata l’opera.

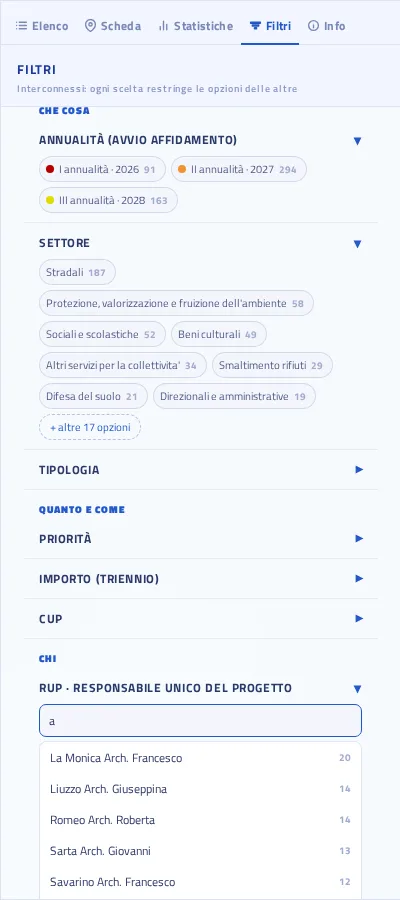

- RUP: il Responsabile unico del progetto. Sono molti (62), perciò è un menu con ricerca: scrivi parte del cognome e scegli. Si possono scegliere più RUP.
I gruppi con molte opzioni ne mostrano le più numerose: «+ altre N opzioni» le apre tutte, «Mostra meno» le richiude. Per scegliere o togliere un’opzione basta un clic.
Filtrare dalla legenda
La legenda è anche un filtro rapido: clicca una annualità per mostrare solo quella (le altre diventano sbiadite), clicca di nuovo per toglierla. I numeri a destra si aggiornano con gli altri filtri. Più sotto puoi spuntare «Mostra geometrie non assegnate» per vedere anche le geometrie che non è stato possibile collegare a un intervento (utile solo senza filtri attivi). Un clic sul titolo della legenda la comprime.
Togliere i filtri e zoomare sui risultati
- ↗ Zoom sui risultati (in fondo ai Filtri) inquadra tutti gli interventi trovati.
- Ripristina filtri azzera tutto, ricerca compresa. Per togliere un filtro solo, clicca di nuovo la sua opzione (o «✕ Tutte…» nei menu Dove).

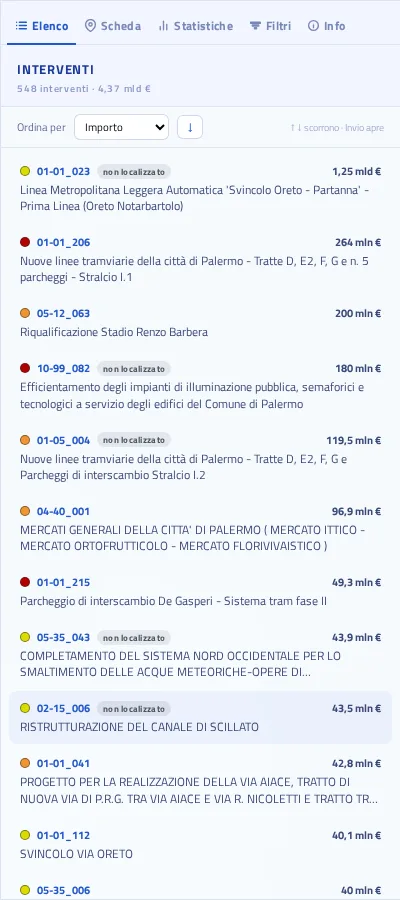

5. Elenco degli interventi
È la prima scheda del pannello e mostra gli interventi che rispettano ricerca e filtri. In alto vedi quanti sono e il loro importo totale. Ogni riga ha pallino dell’annualità, codice, importo e descrizione; non localizzato indica che non ha una posizione sulla mappa.
Ordina per importo, codice o anno di avvio; la freccia accanto inverte l’ordine (crescente o decrescente). Con ↑ ↓ scorri la lista, Invio apre la scheda. Un clic su una riga apre la scheda e porta la mappa sull’intervento.

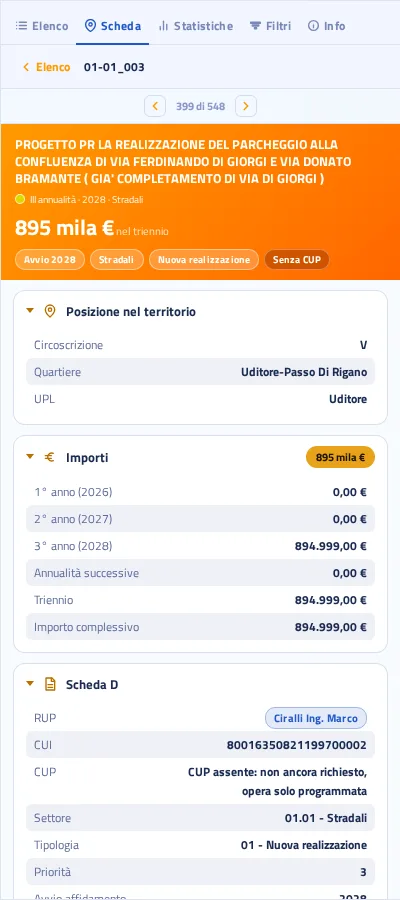

6. Scheda di un intervento
In alto: titolo, annualità, importo e le etichette principali (avvio, settore, tipologia, presenza del CUP). Sotto, il dettaglio è in sezioni ripiegabili: Posizione nel territorio (circoscrizione, quartiere, UPL), Importi anno per anno, Scheda D (RUP, CUI, CUP, settore, priorità…), e altre se i dati ci sono. Clicca il titolo di una sezione per aprirla o chiuderla; il programma ricorda cosa hai chiuso.
Le frecce ‹ › (o i tasti [ ]) passano all’intervento precedente o successivo dell’elenco. Elenco in alto a sinistra (o Esc) torna alla lista.

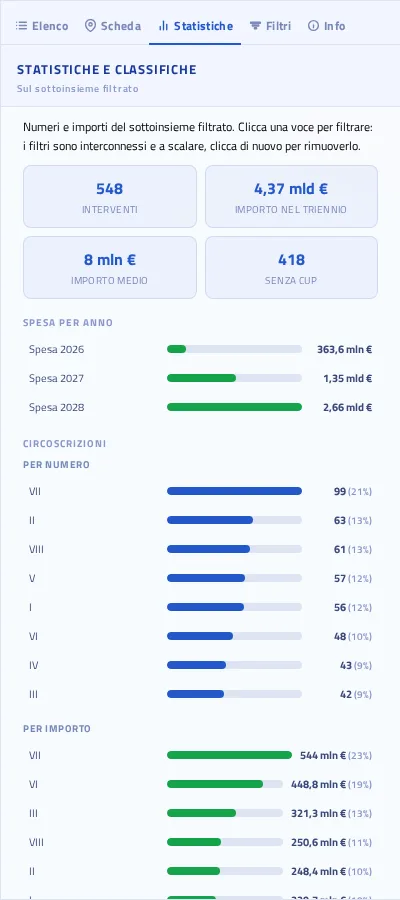

7. Statistiche e classifiche
Numeri e importi del sottoinsieme filtrato: quanti interventi, importo nel triennio, importo medio, quanti senza CUP, spesa per anno. Seguono le classifiche di circoscrizioni, quartieri, settori e fonti di finanziamento, ognuna per numero e per importo.
Le classifiche sono cliccabili: un clic su una voce applica quel filtro, un secondo clic lo toglie. È il modo più veloce per esplorare: «dove si spende di più?» → clic sul quartiere → torna all’elenco.

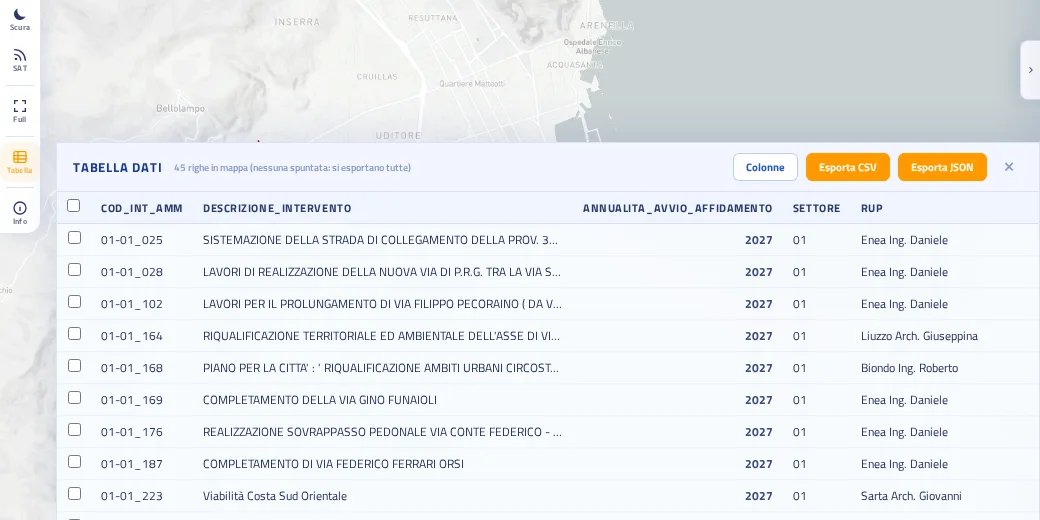

8. Tabella ed esportazione dati
Il pulsante Tabella della barra strumenti apre un cassetto in basso con i dati degli interventi in mappa (quelli che rispettano i filtri). Con Colonne scegli quali mostrare. Spunta le caselle a sinistra per selezionare le righe: Esporta CSV o Esporta JSON scaricano le righe spuntate, o tutte se non ne hai spuntata nessuna. Un clic su una riga porta la mappa sull’intervento. La ✕ chiude il cassetto.
9. Barra degli strumenti
- Home: torna alla vista iniziale su tutta Palermo.
- Tema · SAT: il pulsante Tema alterna tema chiaro e scuro (interfaccia e mappa); SAT mostra le immagini satellitari al posto della mappa, con il tema scelto.
- Full: schermo intero.
- Tabella: vedi sopra.
- Info: questa finestra (metodologia, copertura, guida, credits). Si chiude con Esc, con la ✕ o cliccando fuori.
10. Condividere una vista
Ricerca, filtri e intervento selezionato sono scritti nell’indirizzo della pagina (la parte dopo il #). Copia l’indirizzo dal browser e invialo: chi lo apre vede esattamente la tua stessa selezione.

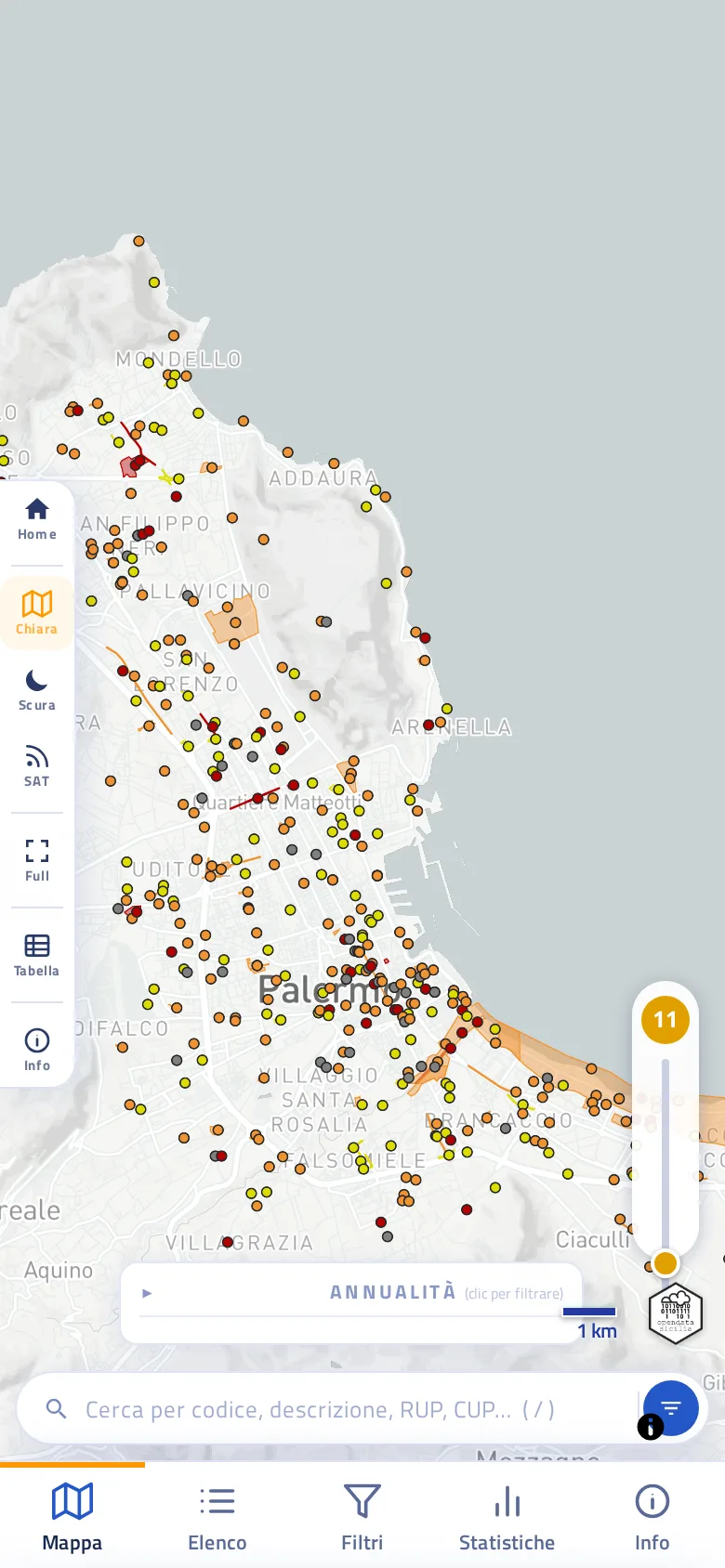

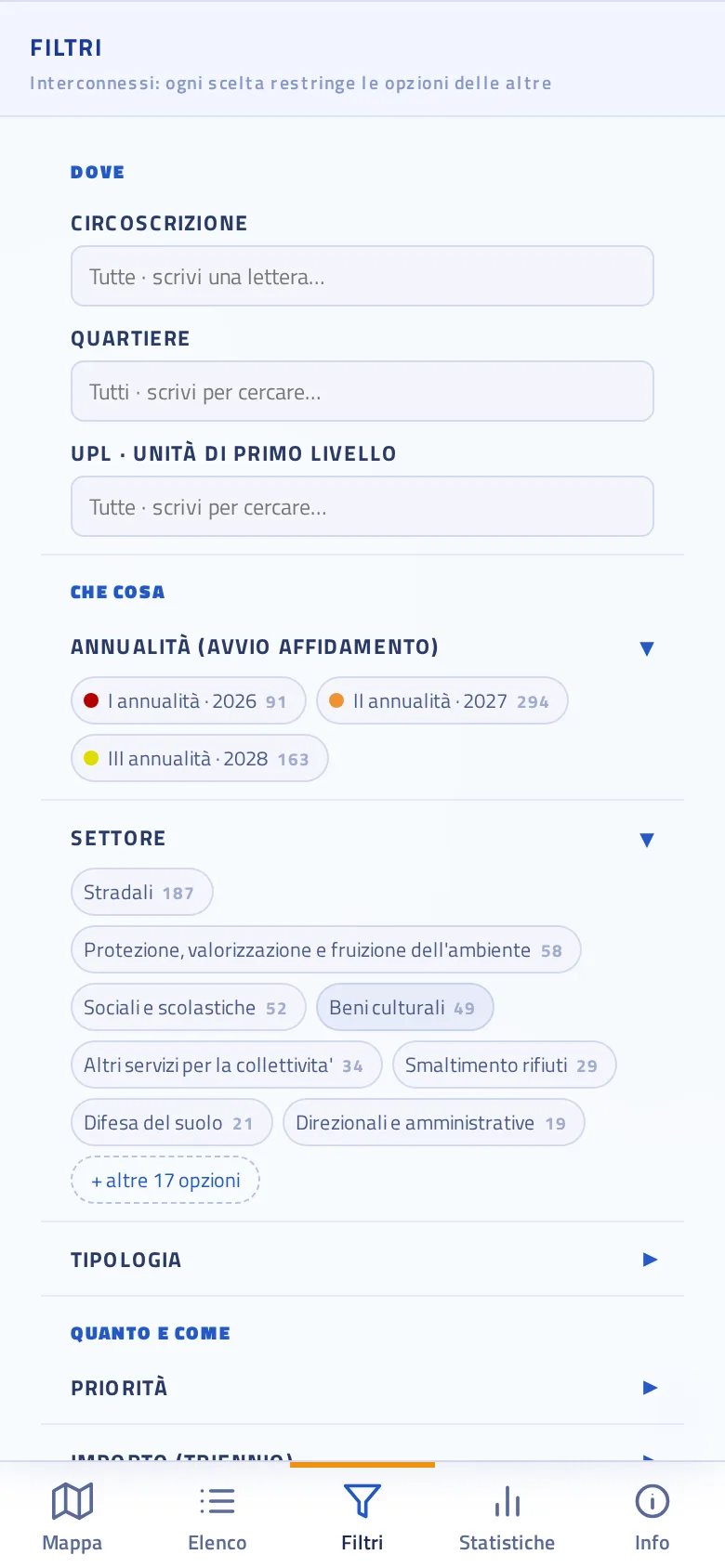

11. Da telefono
Sugli schermi stretti compare in basso una barra con Mappa · Elenco · Filtri · Statistiche · Info. Le schede occupano lo schermo; tocca Mappa per tornare alla cartina. Ricerca e filtri funzionano come su computer; un puntino sul tasto Filtri indica quanti ne hai attivi.
12. Scorciatoie da tastiera
- ← →
- cambia scheda (con il focus sulle schede)
- 1 – 5
- vai a Elenco, Scheda, Statistiche, Filtri, Info
- F
- apri i filtri
- /
- cerca
- ↑ ↓
- scorri l’elenco · Invio apre la scheda
- [ ]
- intervento precedente / successivo
- Esc
- torna all’elenco · chiude finestre e tabella
- P
- apri/chiudi il pannello
Dati
Programma triennale dei lavori pubblici 2026-2028, Comune di Palermo, DCC 553/2026, dal portale Demo Palermo. Rielaborazione di OpenDataSicilia.
Realizzazione
Mappa realizzata da OpenDataSicilia.it, comunità che promuove la cultura degli open data in Sicilia, in collaborazione con Claude AI (Anthropic).
Sviluppo
Web app progettata e sviluppata da @gbvitrano in collaborazione con Claude AI (Anthropic), che ha affiancato le scelte architetturali, l’ottimizzazione del codice e lo sviluppo delle funzionalità di visualizzazione geospaziale.
Software e basemap
MapLibre GL JS · PMTiles · basemap © Mapbox e © OpenStreetMap contributors. Le attribuzioni complete sono nel pulsante in basso a destra della mappa.
Nota: i dati sono ricavati da Claude AI dai PDF pubblicati dal Comune e hanno carattere informativo, senza valore legale: per i dati ufficiali fa fede la documentazione originale.
